Rabu, 29 Mei 2013

7 Lapisan OSI

A. Penjelasan Tentang OSI
Tujuh lapisan OSI beserta fungsi:
7. Physical
    Berfungsi mentransmisikan informasi data dalam bentuk biner melalui media fisik. Contoh : kabel konektor, HUB

6. Data Link
    Berfungsi mengkontrol physical layer, error control, dan flow control. Contoh : Switch, NIC

5. Network
    Berfungsi pemberian alamat pada jaringan, pencarian jalur terbaik. Contoh : Router, IP Address

4. Transport
    Berfungsi untuk transfer data yang handal, bertanggung jawab atas keutuhan data dalam proses transmisi data. Contoh : TCP, UDP

3. Session
    Berfungsi untuk mengontrol komunikasi antar aplikasi, membangun, memelihara, dan mengakhiri sesi antar aplikasi. Contoh : SNMP, ICMP

2. Presentation
    Berfungsi unuk mengatasi perbedaan format data, enkripsi, data, dan kompresi. Contoh : JPG, BMP, MOV, MP3, ZIP

1. Application
    Berfungsi untuk memberikan layanan service pada jaringan. Contoh : e-mail, HTTP, FTP, Telnet

B. Model TCP/IP

Dari model OSI disederhanakan menjadi model TCP/IP yang dikembangkan oleh DARPA (Defense Advance Research Project Agency)
Model ini yang dipergunakan oleh jaringan komputer sekarang
Model TCP/IP dibagi atas 4 layer / lapisan.

Fungsi TCP/IP Model :
1. Network Access
Berfungsi untuk mengirim dan menerima data dari media fisik.

2. Internet
Berfungsi untuk mencari jalur untuk pengiriman paket data.

3. Transport
Berfungsi untuk bertanggung jawab untuk mengadakan komunikasi antara dua komputer dan mengirimkan paket.Protokol yang berperan pada lapisan ini :

TCP (Transfer Control Protocol)
UDP (User Datagram Protokol)

4. Application
Berfungsi memberikan service kepada pengguna jaringan, telnet, FTP, HTTP, SNMP, bekerja pada lapisan ini.

Belajar MikroTik

A. Pengertian MikroTik
MikroTik adalah sebuah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan sebuah komputer menjadi sebuah network yang handal.

B. Mulai Belajar
Kali ini saya akan mempraktikkan penggunaan MikroTik melalui Virtual Box. Sebelum memulai jangan lupa lakukan instalasi virtual boxnya dulu. Jika sudah kita mulai install MikroTik!!!!

1. Pada tahap instalasi awal pada tahap ini klik "a" untuk memberi tanda centang pada semua optionjika sudah klik "i" untuk memulai proses instalasi

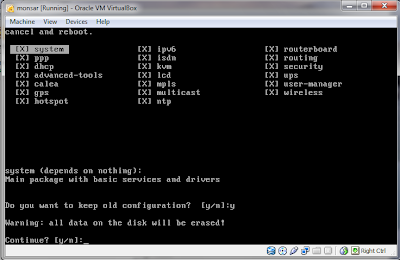

2. Selanjutnya klik "y" untuk melanjutkan proses instalasi

3. Selanjutnya klik "y" lagi

4. Selanjutnya akan seperti berikut

5. Selanjutnya diminta untuk me-reboot klik "enter"

6. Pada tahap ini klik "y" saja

7. Selanjutnya login

8. Ini adalah tampilan awal pada MikroTik

9. Selanjutnya setting IP Addressnya tuliskan perintah "ip address add address=(nomorIP)/(notasiyang diinginkan) interface=ether"

selanjutnya untuk ether2

10. Selanjutnya setting IP Gateway tuliskan perintah "ip route add gateway=(nomorIPGateway)"

11. Selanjutnya Setting DNS tuliskan perintah "ip dns set servers=(nomorDNS)"

12. Selanjutnya setting Masquerade tuliskan perintah "ip firewall nat add chain=srcnat action=masquerade out-interface=ether1"

13. Selanjutnya test "ping google.com"

C. Mulai Belajar Hotspot
1. Buka sosfware aplikasi WinBox, jika sudah maka akan seperti berikut, tuliskan nomeor IP Address Ether, klik "connect"

2.Selanjutnya pilih "IP" pilih "HotSpot"

3. Selanjutnya akan muncul tampilan seperti di bawah, pilih Ether berapa yang ingin digunakan klik "Next"

4. Pada tahap ini dapat langsung klik "Next"

5. Klik "Next"

6. Klik "Next" saja

7. Pada tahap ini klik "Next" juga

8. Disini kita juga klik "Next"

9. Pada tahap ini tulis nama Hotspot yang di inginkan, jika sudah klik "Next"

10. Selanjutnya isi nama beserta password (jika ingin), klik "Next"

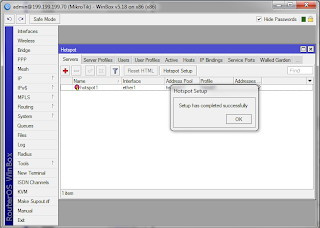

11. Proses telah selesai klik "ok"

Tahapan telah selesai!!!!!!
Selamat mencoba :)

Rabu, 22 Mei 2013

Belajar mendesain jaringan LAN

Kali ini saya akan memposting tentang mendesain sebuah jaringan LAN menggunakan Cisco Packet Tracert. Pasti pada bingung ya tentang CPT itu? iyakan? Oke saya mulai CPT adalah simulator alat pembelajaran jaringan. Selanjutnya mulaiiiii.....

1. Buka aplikasinya, tentu yang sudah di install ya, kalau belum jangan lupa install dulu. Ini adalah tampilan awal CPT

2. Selanjutnya klik End Device, pilih gambar PC lalu tarik pada lokasi, maka akan seperti berikut

Sesuaikan banyak PC yang diinginkan

3. Selanjutnya klik Switches pillih switch yang ingin digunakan, jika sudah tarik gambar dan tentukan berapa banyak switch yang akan digunakan, maka akan seperti berikut

4. Selanjutnya klik Routers pilih router yang ingin di gunakan, tarik maka akan seperti berikut

5. Selanjutnya pasang kabel yang menyambungkan anatara PC dengan switch klik Connections pililh kabel straight karena mereka berbeda device, maka akan seperti di bawah

6. Lalu setting IP masing masing IP, klik PCnya lalu pilih Desktop pilih IP Configuration, lalu isi maka akan seperti dibawah

Karena akan membuat dua layer, ini settinggan untuk layer pertama, dan lakukan hingga PC di layer pertama sudah tersetting semua

Ini untuk Settingan IP layer 2

7. Selanjutnya pasang kabel yang menghubungkan antar switch dengan router dengan menggunakan kabel straight, cara settingannya sama seperti menyambungkan PC dengan switch

8. Selanjutnya setting untuk masing-masing layer, ini untuk layer yang pertama

Ini untuk settingan layer ke 2

9. Tahap selanjutnya yaitu settingan bagaimana layer pertama dapat terhubung dengan layer kedua kali ini yang saya gunakan adalah settingan RIP pada router isi kolom dengan menggunkan IP masing-masing layer namun angka belakang di ganti dengan angka 0 (nol) jika sudah klik Add, seperti dibawah ini

10. Selanjutnya ping PC layer pertama ke PC layer ke dua caranya klik salah satu PC di layer pertama lalu pilih Desktop, pilih Command Promp lalu ketikkan perintah "ping(spasi)nomor IP tujuan layer 2, jika berhasil maka akan seperti berikut

Selanjutnya test ping dari PC layer ke 2 ke layer pertama, caranya sama seperti diatas

11. Selesaaaaaiiii!!!

Selamat mencoba :)

VNC Remote

A. Pengertian VNC Remote

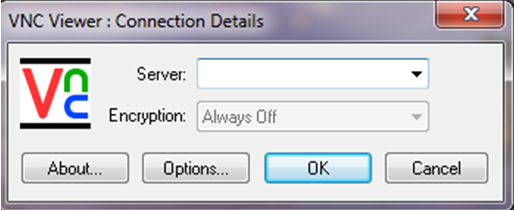

VNC ( Virtual Network Connection ), sedangkan VNC remote itu sebuah software yang digunakan pada jaringan yang berfungsi untuk meremote komputer lain. VNC itu ada 2 jenis yang pertama itu VNC Viewer dan kedua itu VNC Server.

B. Proses Instalasi

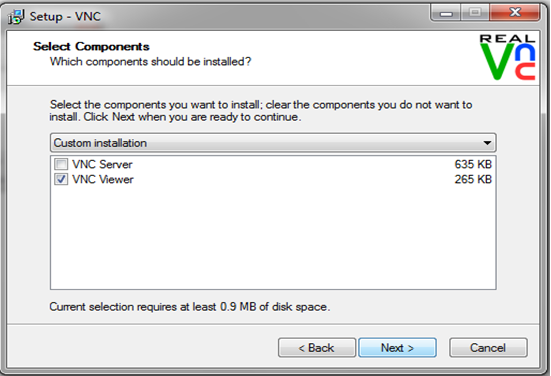

1. Buka softwarenya, jika sudah maka akan muncul tampilan sebagai berikut klik Next
